共模电感和差模电感，是电路中常用的滤波电感，两者经常以环形电感线圈的方式存在，外观上有很多相似点，今天小编就来给大家介绍一下共模电感和差模电感的区别。

首先，我们从概念上来区分，主要分为以下五点：

1. 1. 差模干扰信号是两个输入电源线之间反方向构成的电流回路信号，共模告饶信号是两个输入线上同方向与大地构成的电流回路信号。
2. 2. 简单的说，差模就是某种信号在回路间传输回路的两天干线上信号相反，共模是两条干线上的信号相位相同。
3. 3. 共模电感绕制一般是双线双向；差模电感则是单向绕制。
4. 4. 抑制共模干扰的滤波电感被称为共模电感；抑制差模干扰的滤波电感叫差模电感。
5. 5. 绕在同一铁心商的圈数相等，导线直径相等，绕线相反的两组线圈的是共模电感；差模电感是绕在一个铁心上的一个线圈。

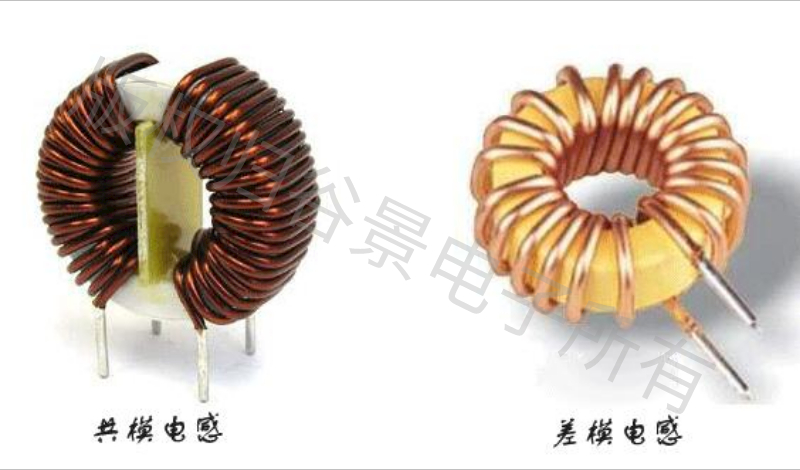

其次，从外形上来看，可以发现两者最明显的一个区别：共模电感有4个引脚，差模电感有2个引脚，具体的大家可以参照下图 ：

根据上述方法我们判定起来也会轻松许多，不过在用这个方法之前，有一些细节我们同样不可忽视：

1.共模电感是两个绕组，同进同出的，同名端一般位于磁环同侧
2.共模电感绕组匝数相同，如果分布不对称的话则不是共模电感。

3.如果接线错误会导致共模电感实效。

现在，我们再来分别总结一下共模电感与差模电感的特点，以帮助大家更好的区分他们。

共模电感的特点：由于同一铁心上的两组线圈的绕向相反，所以铁心不怕饱和。高导铁氧体材料是市场上用的最多的磁芯材料。

差模电感的特点：应用在大电流的场合，由于其在一个铁芯商进行绕制的线圈，当流进线圈的电流增大时，线圈的铁芯会饱和，铁粉芯材料是市场上用的最多的铁芯材料，主要原因是价格较为便宜。

好了，关于共模电感与差模电感的差异小编就给大家讲解到这了，不知道屏幕前的你学会了吗？如果你还有电感方面的疑问，欢迎留言咨询哦！
