Hello大家好，我是谷景电子新入职的小编Raphael，很高兴能和和大家一起来研究探讨电感行业的方方面面，希望通过我们的介绍与分享，可以让小伙伴们更好的了解和选择电感。今天，我们想和大家聊聊贴片变压器以及一款优质的变压器是如何生产出来的。

   就在前不久，谷景接到了一个新案子，一位来自深圳的客户找一款贴片变压器，仪器表上的，在超声波流量计上的，量不多，要求150A电流，用于通信转接板。在经过双方的长时间沟通以后，我们得知，客户是做路由器行业的，每年年底需要引入新供应商发供应商调查表，通过先前与谷景有过合作的客户的推荐，得知谷景的电感产品专业细致，品质有保障，因而选择主动与我们取得联系，希望能在年后拿到样品。在交谈中，客户反复强调自己要用高端产品，不接受低端的电感。而谷景方面也承诺：谷景向来品质优先，强调电感的品质以及用户的使用体验，一定尽力交出一份令人满意的答卷。

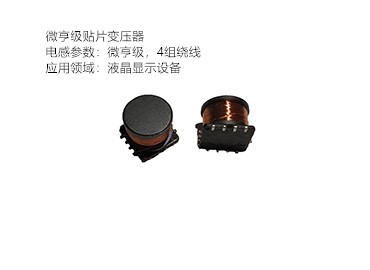

   相较于传统的变压器产品，贴片变压器较小的体积避免了因电路板空间不足的安装问题，同时可以使用贴片机进行全自动生产，这也就意味着捕鱼要安排人工将变压器插进焊盘，为厂家节省了生产的时间和人力成本。


   虽说具备了这些优势，但是在贴片变压器的实际生产中并不容易。贴片变压器生产绕制的原理和常规的贴片电感产品有些许相同之处，不过在生产上的细节却要难于常规贴片电感生产过程的数倍。


   在与客户沟通好参数和价格后，谷景便开始了马不停蹄的开工：
GUU9.8-122DB  UU9.8 1.2mH Min 1K/0.3V
阻值：49.9mΩ----51.6mΩ  感值：1579.4uH----2380.8uH   加载4A，温升50℃，耐压1.2KV
100KHZ/0.25V 不加电流情况下，1→3  感量在7.9-11.9uH；

100KHZ/0.25V 加载3.17A； 1→3  感量在 5.53uH Min；

100KHZ/0.25 不加电流，3→4短路下，1→3脚漏感 470nH Max  1→3 阻值 0.0978欧姆最大； 2→4 阻值1.65欧姆最大

1→3 ： 2→4  匝数比是1:4

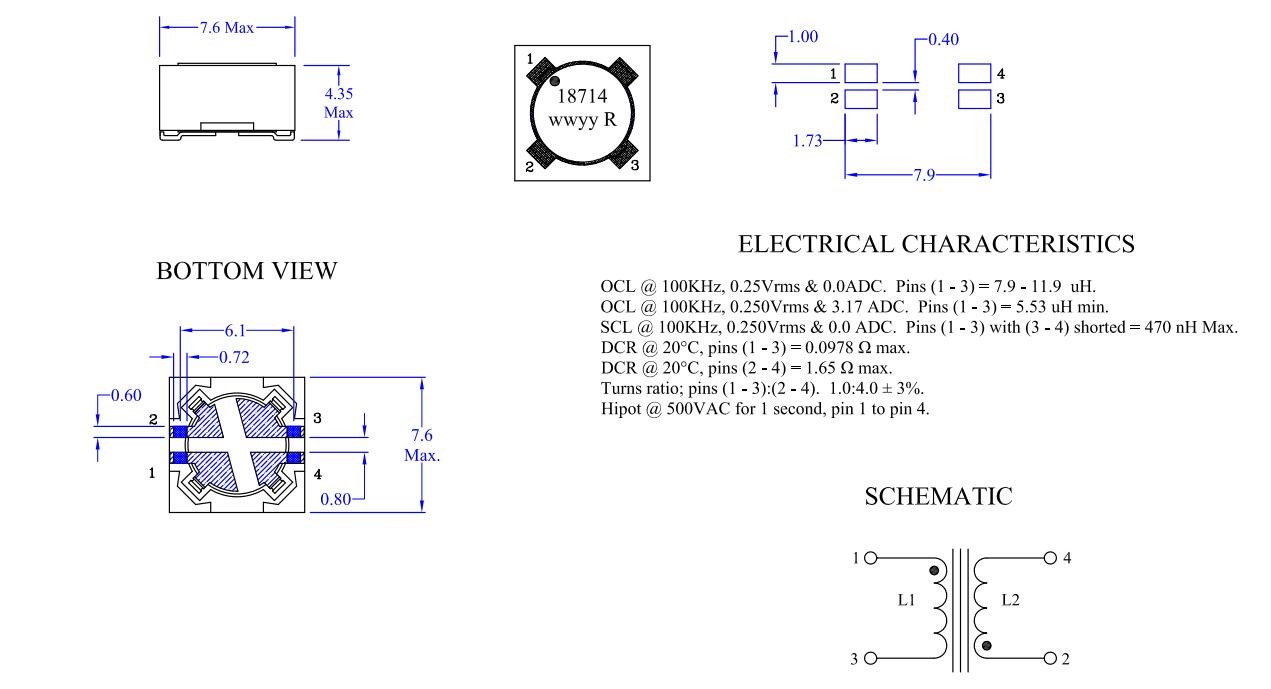

两组之间耐压要过500V   图纸如下：


   经过重重打磨之后，我们在年后将样品交付到客户手中，客户对谷景的效率与产品赞不绝口，并表示希望日后可以有长期合作。

   约瑟夫.朱兰曾经说过：20世纪是生产率的世纪，21世纪是质量的世纪。电感行业也是如此，质量与品质始终都是第一位的。

   好了，各位伙伴们，在看完小编今天的分享以后，是否对贴片电压器以及它的的生产过程有所了解呢？我们后续还会与大家共同分享电感行业的知识与资讯，喜欢的话欢迎关注谷景电子。
