LED驱动电路是日常生活中极为常见的电路之一，我们夜间照明使用的手电筒、公路路灯都属于LED电路。近期，一位生产LED驱动电路的客户联系上谷景电子，询问LED驱动电路可使用的贴片功率电感产品。

谷景电子推荐：GNR5040NT4R7、GNR4020MT150。
GNR5040NT4R7，电感尺寸参数：5.0*5.0*4.0，电感量：4.7uH±30%，电阻值：57mΩ，额定电流量：2.2A。
GNR4020MT150，电感尺寸参数：4.0*4.0*2.0，电感量：15uH±20%，电阻值：230mΩ，额定电流量：1.35A。
这两款贴片功率电感并非使用在同一组电路环境之中，从两款电感的参数性能中便能看出端倪。
贴片功率电感GNR5040NT4R7在尺寸参数上相对较大，并不适用于有明确低高度限制的电路板，但是贴片功率电感GNR5040NT4R7却能使用在2.2A电流相对较大的电路环境之中。而贴片功率电感GNR4020MT150正好相反，可以使用在有一定高度限制的电路环境之中，但是只支持1.35A的电流环境。

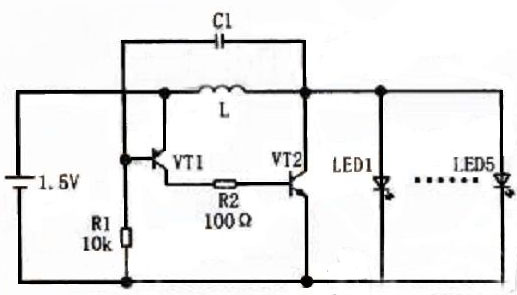

谷景电子了解到一款使用到贴片功率电感的电路图，贴片功率电感在其中起到储能和能放作用：


1.储能作用，当电路通电后，电流将从正极流经贴片功率电感L、VT2（c）极到e极，流回电源负极，电源对贴片功率电感L充电，贴片功率电感L储存能量，并且具备自感电动势。
2.能放作用，经过一段时间，VT1基极电位再次上升，随后迅速截止，VT2也截止，贴片功率电感L之前储存的能量释放，发光管上的电源电压加到贴片功率电感L上产生了自感电动势，达到升压的目的，确保LED的发光。
苏州谷景电子有限公司，专注于设计、研发、销售高品质功率绕线电感，高频电感，铁氧体电感以及相关安规器件电感，并提供完善的技术服务与专业的解决方案。
编：Bouquet
